广州机床底座的结构有哪些

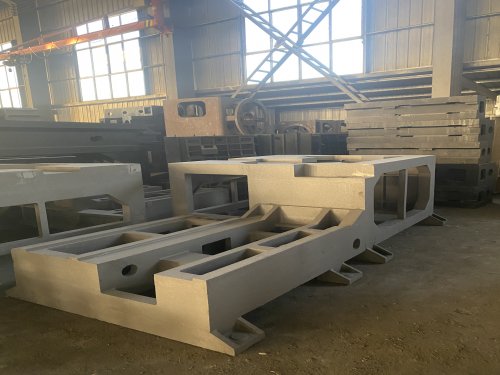

机床底座是由基座本体、内部加强筋系、导轨安装面、排屑/冷却流道及调平接口构成的箱型承重结构，核心目标是提供高刚性、低振动与长期尺寸稳定性。

核心组成要素

1. 基座本体：主体框架，多采用灰铸铁（HT250/HT300）铸造或钢板焊接成型，部分精度适宜机型使用聚合物混凝土填充以增强阻尼。

2. 内部加强结构：空腔内布置网状、"米"字型、拱形或蜂窝状筋板，形成封闭箱体以抵抗弯曲和扭转变形，兼顾散热与减重。

3. 功能表面：顶部设有细致磨削导轨安装面（常带 T 型槽或螺栓孔），侧面/底部设吊装孔、地脚螺栓孔及斜铁调整槽。

4. 辅助通道：内部或侧面集成切屑排出斜槽与冷却液回流流道，防止积屑卡滞并实现油水分离。

常见结构形式与材料特性

- 铸造铸铁式：利用片状石墨自然生长阻尼吸震，适合精度适宜机床；需经人工时效取消内应力，抗拉强度约 250-300MPa。

- 焊接钢结构：低碳钢焊接后需去应力退火，制造周期短、重量轻，但阻尼性能约为铸铁的 1/10，常需局部填充聚合物混凝土补偿。

- 复合/聚合物混凝土式：在钢壳或铸铁骨架中浇注环氧树脂基矿物混合物，振动吸收速度比铸铁快 8-10 倍，热稳定性佳。

- 布筋拓扑：根据受力分析采用倒 T 型宽底座降低重心，或蜂窝交错筋提升抗扭刚度，大型龙门底座常做“下宽上窄”设计。

关键设计指标

- 刚性优先：通过增加壁厚、优化筋板布局提高静动态刚度，确认重切削下振幅控制在微米级。

- 减震需求：依赖材料阻尼（铸铁/聚合物）或结构隔离（斜铁、减振垫）阻止共振。

- 工艺适配：预留排屑坡度（通常>5°）、冷却液收集槽及便于维修的拆卸接口。
